一、绪论

1.1 水切割技术概述

水切割技术（水刀）是一种利用高压水射流进行冷态切割的先进加工工艺。其核心原理是将普通水增压至数百兆帕，通过微细喷嘴形成高速射流，实现对各类材料的精确切割。与传统热切割相比，水切割具有无热影响区、切割精度高、材料适应性广等显著优势，广泛应用于航空航天、汽车制造、石材加工、食品切割等领域。

在高压水射流系统中，气动控制阀作为连接气控系统与高压水路的关键控制元件，承担着高压水路的通断、换向、多枪协同等核心控制功能。其设计水平与工作可靠性直接影响整机的性能、效率与安全。

1.2 气动控制阀的技术地位

气动控制阀之所以成为水切割系统的核心元件，源于其独特的设计理念——面积比原理。通过以大面积的低压气源驱动小面积的高压阀芯，实现了以较小操作力控制极高压力液路的目标。这一原理奠定了气动控制阀在水切割设备中的不可替代地位。

二、工作原理与结构分类

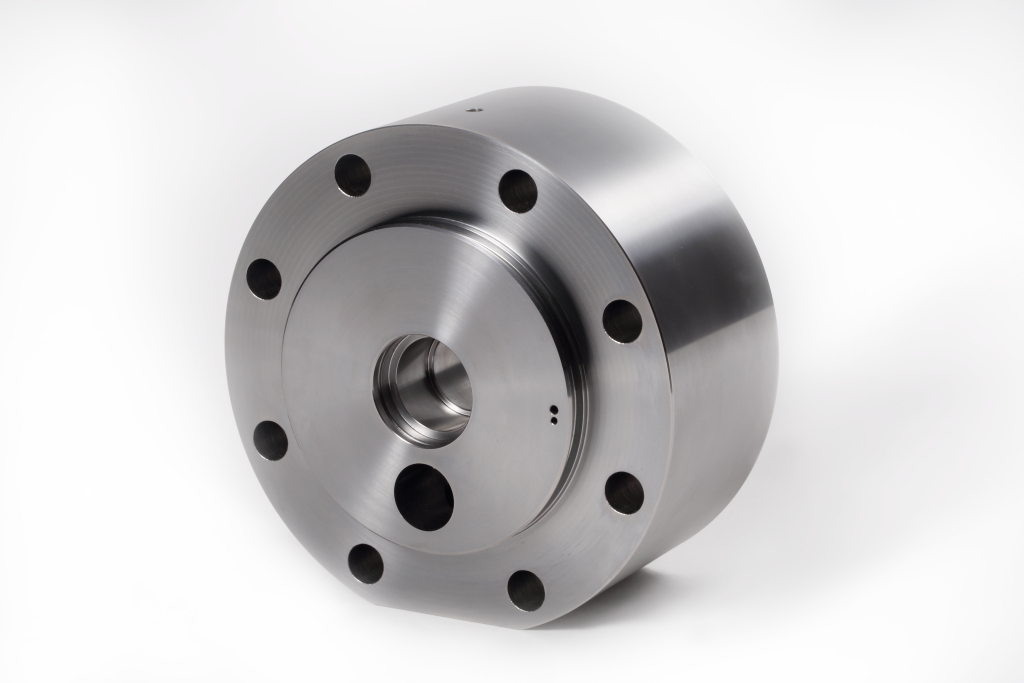

2.1 结构类型

根据执行机构的形式，气动控制阀分为两大类：

2.2 工作模式

根据气源作用方式，气动控制阀分为两种工作模式：

两种模式的选择基于系统安全逻辑：常闭型失气自动切断，安全优先；常开型失气保持通水，避免系统骤停。

三、系统集成与多枪控制

3.1 多枪并联的技术挑战

在大功率水切割机组中，为提高作业效率，常采用多枪并联工作模式。此时面临的核心技术挑战是：某一喷枪关闭时产生的高压水锤，不应影响其他喷枪的正常工作。

3.2 多联控制阀解决方案

多联控制阀（双联、三联、四联）是为解决上述问题而开发的集成化产品，其关键技术包括：

1. 一体化结构：多只控制阀共用一个阀体，内部高压水道贯通，外部接口独立，实现结构紧凑与功能独立的统一。

2. 有压溢流设计：每联控制阀的溢流阀芯后设置与喷枪喷嘴等径的节流喷嘴。当该路喷枪关闭时，高压水通过该喷嘴实现有压溢流，保持系统压力稳定。

3. 单向阀隔离：在排出管与溢流阀之间设置单向阀，阻止水锤反向传播，确保各支路互不干扰。

3.3 压力稳定性保障

多枪并联系统的压力稳定性取决于调压方式的选择。实践表明，溢流阀作为主调压元件优于减压阀：

• 溢流阀通过溢流保持系统压力恒定，适应流量变化能力强

• 当多支喷枪同时关闭时，溢流阀可快速开启，将多余流量排回水箱

四、多功能脚踏控制阀

4.1 结构特点

换向式脚踏控制阀是一种兼具截流型与卸荷溢流型特点的多功能元件。其内部集成了截流阀芯与换向机构，通过脚踏动作实现水路切换。

4.2 扩展功能

除作为单枪射流开关外，该阀还具备以下功能：

4.3 系统压力影响

当用于多路独立控制时，由于节流喷嘴与清洗喷嘴的孔径匹配不可能绝对一致，每一路开关操作都可能使系统压力发生一定变化。因此，系统中配置的调压装置以溢流阀为宜，可使系统压力保持稳定。

五、寿命设计与可靠性

5.1 水压力辅助密封技术

传统控制阀的密封力主要依赖弹簧提供，而水切割气动控制阀采用创新设计：转换阀芯在关闭状态时，密封力主要由高压水压力提供。

技术优势：

• 密封力随系统压力升高而增大，高压下密封更可靠

• 避免因弹簧力不足导致的阀线“微渗”现象

• 微渗的消除意味着密封面不再受高速水流冲刷磨损，阀芯寿命显著延长

5.2 截流阀芯低压保护

截流阀芯在关闭状态时系统处于低压状态，应力循环次数大幅减少，有利于延长疲劳寿命。

5.3 关键部件寿命参考

六、系统响应性与优化

6.1 管线长度影响

从脚踏控制阀至喷嘴的连接管线长度对系统响应性有显著影响：

• 管线越长，转换阀芯背压消失速度越慢

• 阀芯起跳灵敏性越差

• 系统的压力冲击越大

设计建议：控制管线长度应尽量缩短，建议控制在3米以内。

6.2 水锤抑制措施

七、安全设计与操作规范

7.1 失效安全原则

气动控制阀的安全设计遵循失效安全原则：当控制系统发生故障时，阀门应自动进入对人员与设备最安全的状态。

• 空气打开型（常闭）：失气时自动关闭，安全优先

• 空气关闭型（常开）：需配合上游常闭型主截止阀使用

7.2 必要安全装置

7.3 操作核心要点

1. 开机前：检查气源压力、控制阀状态、安全装置功能

2. 作业中：不得将喷枪指向人员，暂时停止时及时关闭

3. 停机后：确认压力归零后关闭气源

4. 维修前：隔离能量、释放压力、佩戴防护

八、技术发展趋势

8.1 高压化

随着切割效率要求的提高，系统工作压力持续攀升，目前已突破600 MPa，对气动控制阀的承压能力与密封可靠性提出更高要求。

8.2 智能化

• 状态监测：集成传感器实时监测阀芯位置、压力、温度

• 预测维护：基于数据驱动的故障预警与寿命预测

• 远程控制：通过工业物联网实现远程操作与诊断

8.3 集成化

多联控制阀进一步向高度集成化方向发展，将控制阀、溢流阀、单向阀、节流喷嘴等功能元件集成于单一模块，大幅简化系统管路，提高可靠性。

8.4 轻量化

采用高强度轻质材料（如航空铝合金、复合材料）替代传统不锈钢，降低设备重量，提升操作灵活性。
